普源精电MSO8000系列数字示波器

发布时间:2021-05-07    浏览次数:2107



MSO8000系列数字示波器是基于RIGOL自主知识产权的ASIC芯片和UltraVision II技术平台的中高端混合信号数字示波器。示波器模拟通道带宽高达2 GHz,集 7种仪器于一身,具有500 Mpts超大存储深度、良好的波形显示效果、优异的波 形捕获率和强大的数据分析功能,多项指标均达业界一流水平,并且支持实时 眼图测量和抖动分析,是业内最具性价比优势的2 GHz混合信号数字示波器。

产品特性

  • 模拟通道带宽:600 MHz、l GHz和2 GHz(单通道和半通道模式)
  • 4个模拟通道,1个EXT通道,标配16个数字通道(需选购探头)
  • 实时采样率最高达10 GSa/s
  • 最高存储深度达500 Mpts(标配) 波形捕获率高于600,000个波形每秒
  • 多达45万帧的硬件实时波形不间断录制和回放功能

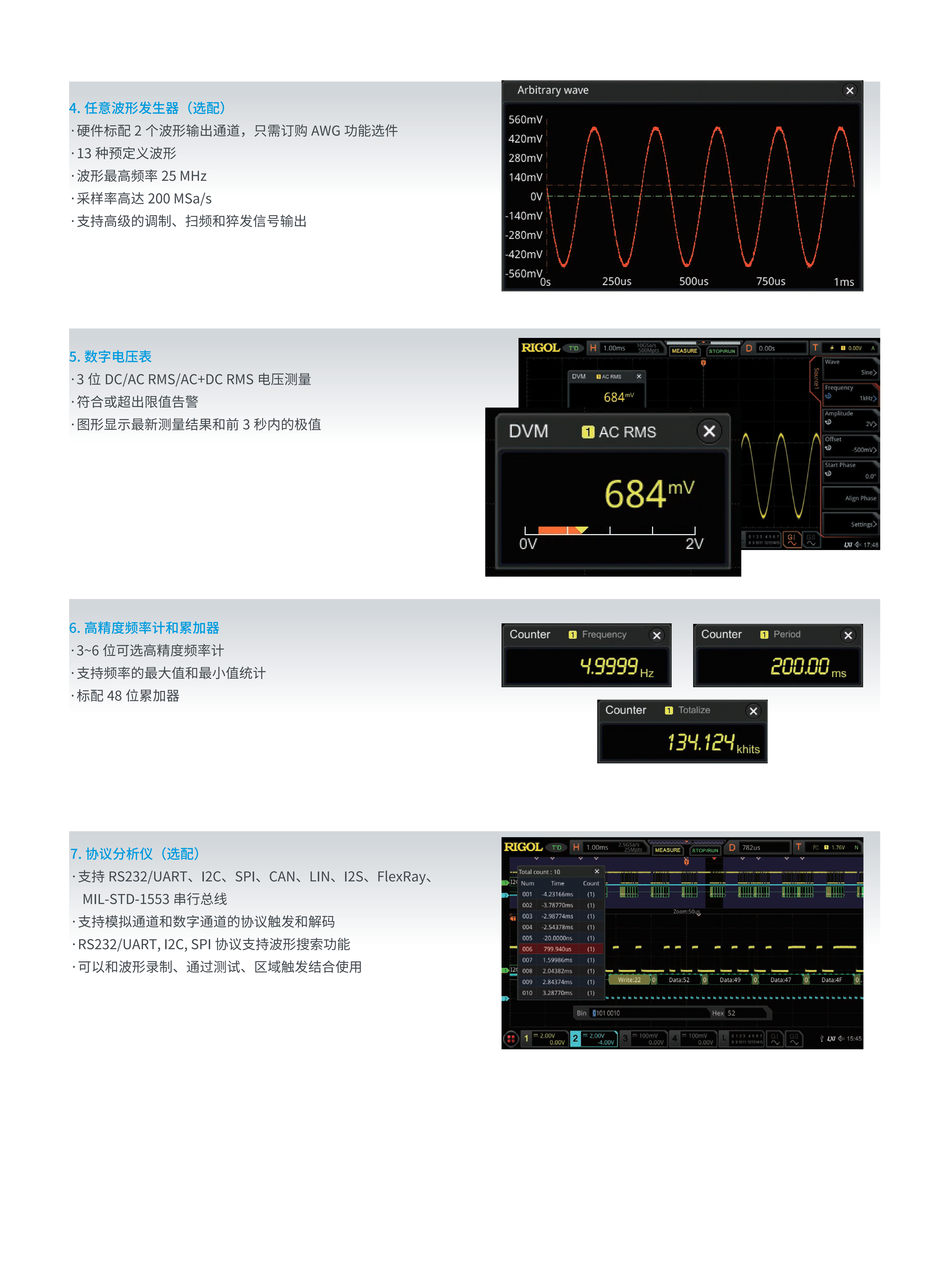

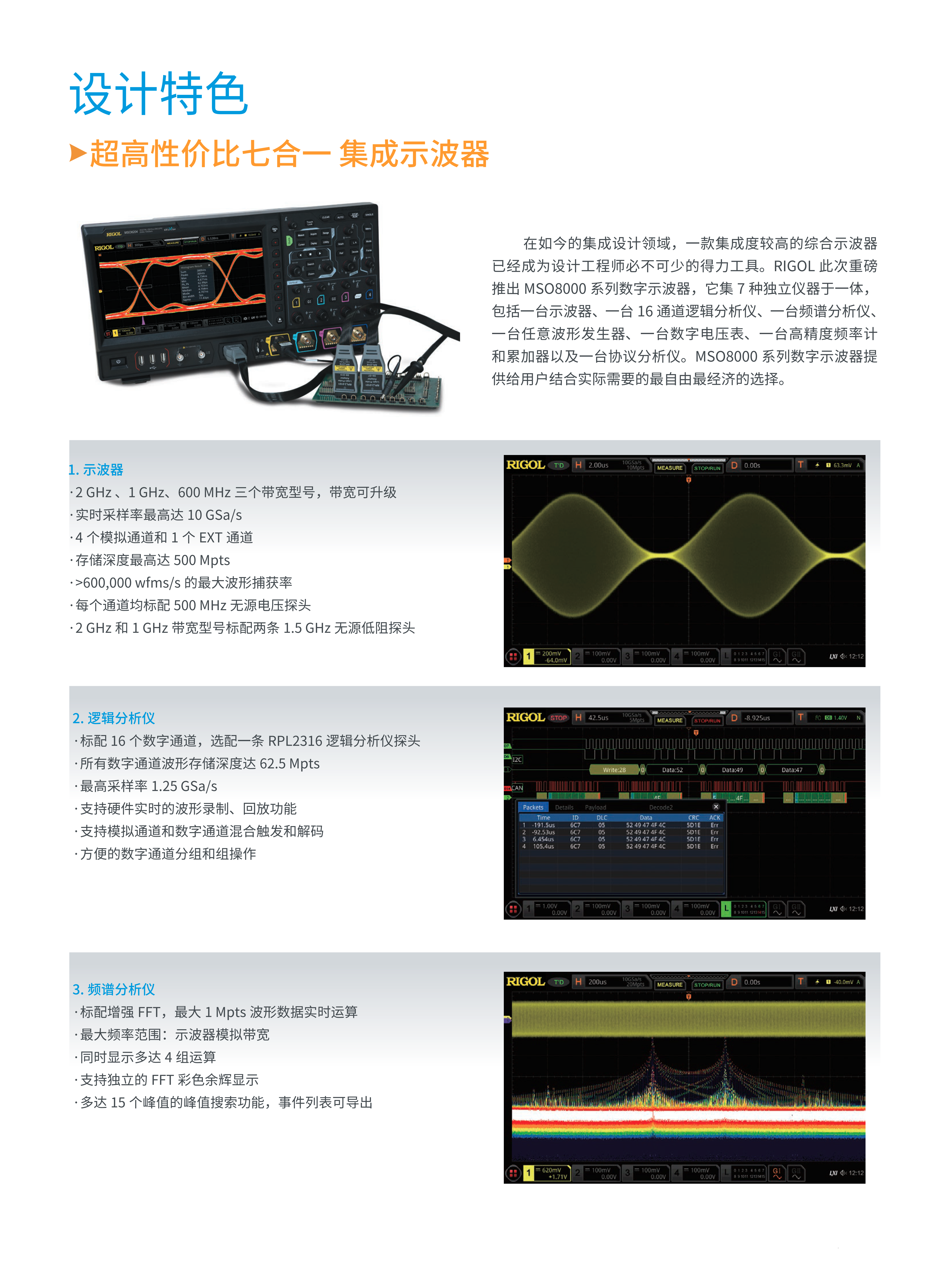

  • 集7种独立仪器于一身,包括:示波器、16通道逻辑分析仪、频谱分析仪、 任意波发生器(选件)、数字电压表、6位频率计和累加器、协议分析仪(选件)
  • 多达41种波形参数自动测量,更提供全内存硬件测量功能
  • 多种数学运算,内置增强FFT分析和峰值搜索功能
  • 标配波形直方图分析
  • 独立的搜索、导航按键和事件列表
  • 实时眼图和抖动分析软件(选件)
  • 内置高级的电源分析软件(选件)
  • 用户可定义的Quick一键快捷操作
  • 10.1英寸多点触控电容屏,256级波形灰度显示,带彩色余辉
  • 丰富的接口: USB Host & Device、LAN(LXI)、HDMI、TRIG OUT、USB-GPIB
  • 支持Web Control远程命令控制
  • 独有的在线版本升级功能
  • 精巧便携的工业设计,快捷的操作控制

产品规格:


模拟带宽
模拟通道数
最高实时采样率
最大存储深度
最高波形捕获率
数字通道
内置信号源
MSO8064
600 MHz
4 10 GSa/s
500 Mpts
600,000wfms/s
16(探头选配)
2CH(选配)
MSO8104
1 GHz
4 10 GSa/s
500 Mpts
600,000wfms/s
16(探头选配)
2CH(选配)
MSO8204
2 GHz
4 10 GSa/s
500 Mpts
600,000wfms/s
16(探头选配)
2CH(选配)


点击下方链接查看详细数据手册

MSO8000系列数字示波器数据手册
