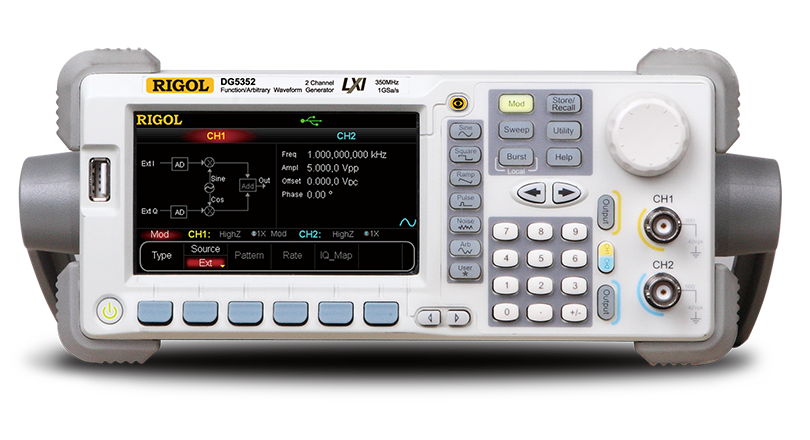

普源精电DG5000系列函数/任意波形发生器

发布时间:2021-05-10    浏览次数:1793



产品特性:

  • 4.3英寸16M真彩TFT液晶显示屏
  • 350 MHz、250MHz、100MHz或70 MHz四种正弦最大输出频率,1 GSa/s采样率,14 bits 分辨率
  • 提供单通道、双通道型号,双通道型号支持频率耦合与相位耦合
  • 支持16通道数据+2通道时钟的数字逻辑输出(选件),配合模拟通道重现更多现实混合信号
  • 支持具有在线配置功能的外部功率放大模块(选件)
  • 支持跳频信号输出(选件),高达80 ns间隔的跳频速度,跳频图案任意编辑
  • 14种准波形函数:正弦波、方波、锯齿波、脉冲波、噪声、Sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、双音频和DC电压
  • 脉冲信号的上升/下降沿可单独调节
  • 可编辑512 kpts的任意波形,支持长达128 Mpts的任意波输出
  • 支持AM、FM、PM、ASK、FSK、PSK和PWM调制
  • 支持自定义IQ矢量信号调制,IQ基带/中频信号输出

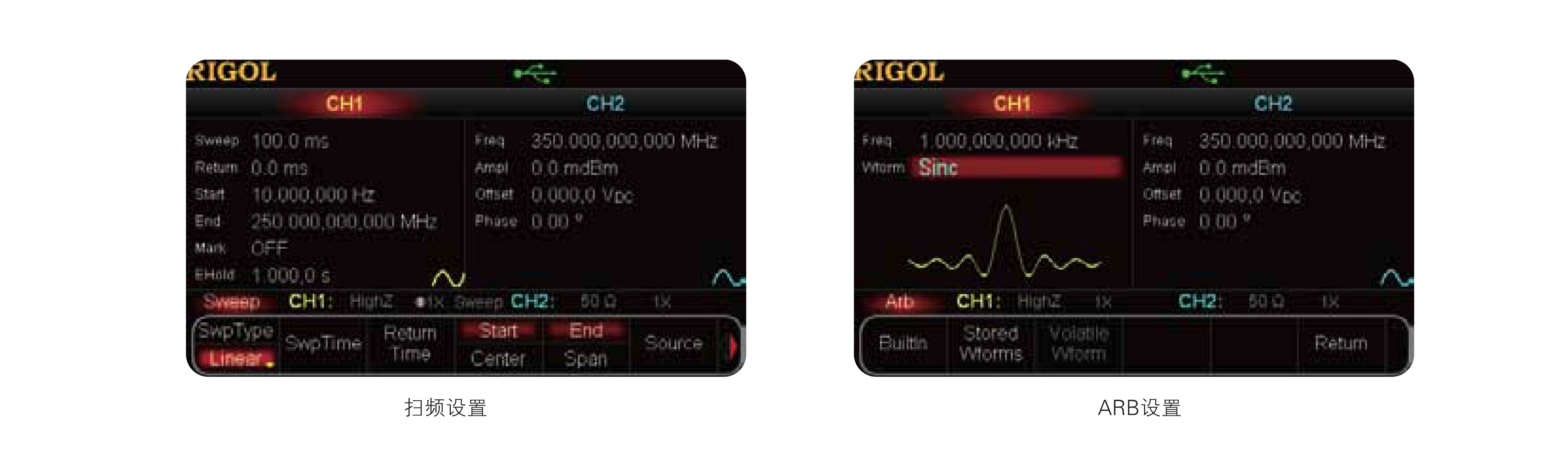

  • 支持频率扫描和脉冲串输出
  • 丰富的输入/输出:波形输出,同步信号输出,调制源输入,10 MHz时钟源输入/输出,触发输入/输出
  • 存储和调用波形数据和仪器状态,支持多种文件类型,标配1 GBytes闪存
  • 丰富的标准配置接口:双USB Host,USB Device,LAN和GPIB(IEEE-488.2)
  • 可与支持USB-TMC的RIGOL示波器无缝互联,读取并重现示波器中的波形
  • 支持FAT文件格式的U盘存储
  • 支持PictBridge打印机
  • 提供防盗锁孔
  • 支持10/100M以太网,使用户通过Web远程控制仪器
  • 符合LXI-C类仪器标准(1.2版本)
  • 提供中英文内置帮助和输入法
  • 配置功能强大的PC上位机波形编辑软件

产品规格:

最高输出频率 采样率 垂直分辨率 通道数 任意波长度
DG5352
350MHz
1GSa/s
14bits
2 128M
DG5351
350MHz
1GSa/s
14bits
1 128M
DG5252
250MHz
1GSa/s
14bits
2 128M
DG5251
250MHz
1GSa/s
14bits
1 128M
DG5102
100MHz
1GSa/s
14bits
2 128M
DG5101
100MHz
1GSa/s
14bits
1 128M
DG5072
70MHz
1GSa/s
14bits
2 128M
DG5071
70MHz
1GSa/s
14bits
1 128M

点击下方链接查看详细数据手册

DG5000系列函数/任意波形发生器数据手册
