DS80000 系列高带宽实时数字示波器是 RIGOL 自主研发的第八代数字示波器,提供最高 13 GHz 模拟带宽,最高 40 GSa/s 实时采样率,实时模式下最高 500,000 wfms/s,单通道存储深度高达 4 Gpts,支持多种协议一致性分析功能,帮助您应对高速设计中的故障排除和验证难题。
产品特性:
-
搭载 RIGOL 全新自研核心模组
-
通道数:4 个模拟通道,1 个 EXT 通道
-
模拟通道带宽:最高 13 GHz
-
最高实时采样率:40 GSa/s
-
最高存储深度:单通道 4 Gpts(选配)
-
波形捕获率:> 500,000 wfms/s
-
垂直分辨率:8~16 bit 可调
-
垂直灵敏度范围:1 mV/div ~ 1 V/div(50Ω)
-
时基范围:20 ps/div~1 ks/div
-
集多种独立仪器于一身,包括:示波器、数字电压表、8 位频率计和累加器、协议分析仪(选件)
-
丰富的触发功能:区域触发、边沿、脉宽、斜率、视频、码型、持续时间、超时、欠幅脉冲、超幅、延迟、建立保持、第 N 边沿触发、RS232/UART、I2C、SPI、CAN、FlexRay、LIN、I2S、MIL-STD-1553
-
丰富的串行总线解码功能(选配):RS232/UART/RS422/RS485、I2C、SPI、CAN、CAN-FD、FlexRay、LIN、I2S、MIL-STD-1553、USB2.0、ARINC429、8b10b、MANCHESTER,支持 4 个解码通道
-
支持车载以太网、USB2.0、PCIe、DDR 等多种协议一致性分析功能(选件)
-
多达 41 种波形参数自动测量,更提供全内存硬件测量功能
-
多种数学运算:加、减、乘、除、FFT、与、或、非、异或、Intg、Diff、Lg、Ln、Exp、Sqrt、Abs、AX+B、低通滤波、高通滤波、带通滤波、带阻滤波,内置峰值搜索功能
-

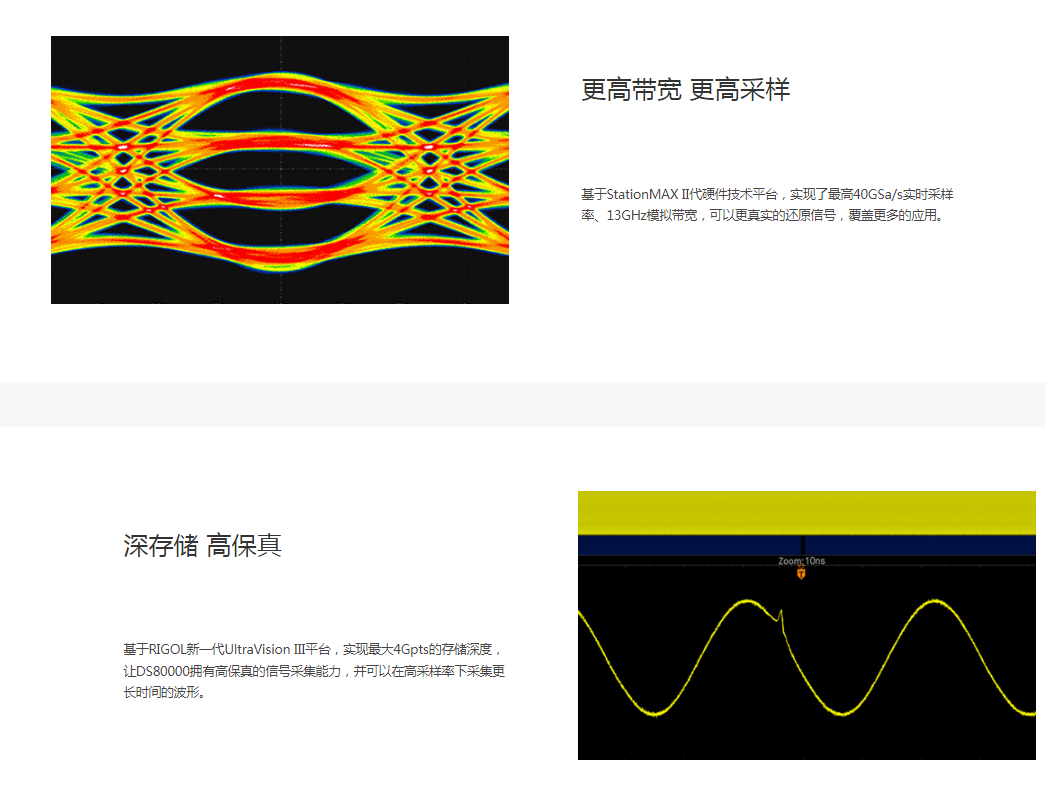

支持选配实时眼图和抖动分析功能(选件)
-
多达 2,000,000 帧的硬件实时波形不间断录制和回放功能
-

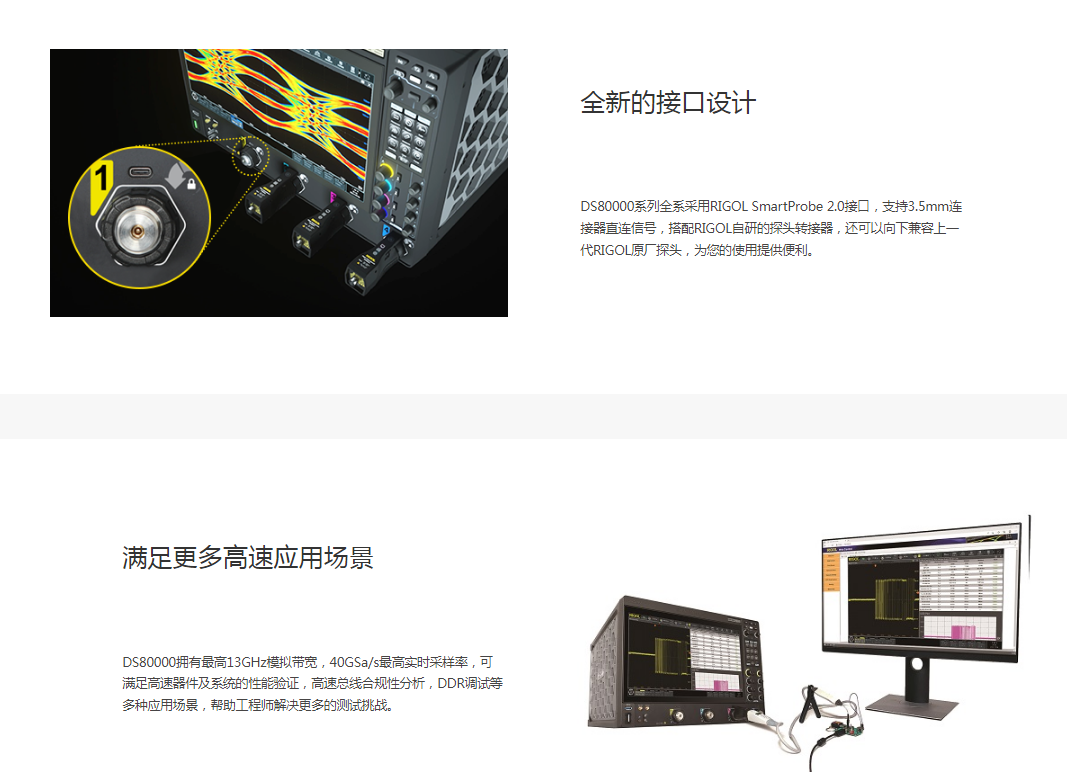

丰富的接口:USB Host & Device、LAN(LXI)、HDMI、AUX OUT,支持 Web Control 远程控制
-
15.6 英寸的高清多点触控大屏,可以电动调节屏幕的倾角,灵活的屏幕支持多窗口分屏显示
-
旋钮采用光电编码器,使用寿命可以保障 10 万次以上的按压,100 万圈次的旋转操作,使用寿命大幅度提升
-
高清智控反馈键盘
-
支持在线版本升级功能
产品规格:
型号
|
模拟带宽
|
模拟通道数
|
最高实时采样率
|
最大存储深度
|
最高波形捕获率
|
数字通道
|
内置信号源
|
DS81304
|
13GHz
|
4
|
40GSa/s
|
4Gpts(opt.)
|
500,000wfms/s
|
-
|
-
|
DS80804
|
8GHz
|
4
|
20GSa/s
|
2Gpts(opt.)
|
500,000wfms/s
|
-
|
-
|
点击下方链接查看详细数据手册
DS80000系列数字示波器数据手册
