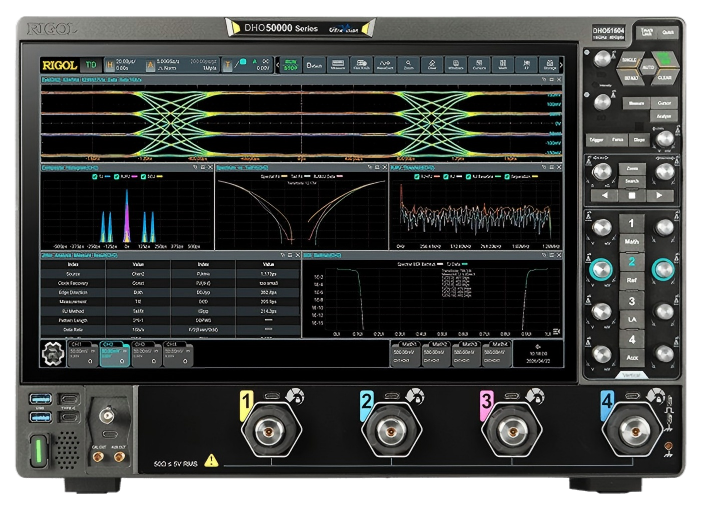

普源精电 DHO50000系列数字示波器

发布时间：2026-05-26 浏览次数：264

DHO50000 系列高分辨率数字示波器是 RIGOL 面向高速测试领域的重磅力作。在核心性能方面，该产品融合了高达 16GHz 的模拟带宽与 12bit 原生垂直分辨率，配合全通道 40GSa/s 的实时采样率与 4Gpts 大容量深存储，为高保真信号的捕获奠定了坚实基础；在体验设计方面，创新搭载的固态电子衰减器实现了无磨损、无噪音的切换，结合 198mm 的紧凑型纤薄机身，大幅优化了桌面级测试的交互体验；在应用生态方面，依托完善的原生差分探头生态与丰富的高级分析功能，致力于为工程师在复杂的多路高速信号验证中，提供精准、高效且可靠的全面测试方案。

产品特性：

• 搭载 RIGOL 全新天鹰座自研芯片组

• 通道数：4 个模拟通道，1 个 EXT 通道

• 模拟通道带宽：最高 16 GHz

• 最高实时采样率：40 GSa/s

• 最高存储深度：选配 2 Gpts 或 4 Gpts

• 波形刷新率：1,000,000 wfms/s（快速录制模式）

• 垂直分辨率：12 bits

• 垂直灵敏度范围：1 mV/div 至 1 V/div（50Ω）

• 集多种独立仪器于一身，包括：示波器、数字电压表、8 位频率计和累加器、协议分析仪（选件）

• 丰富的触发功能：区域触发、边沿、脉宽、斜率、视频、码型、持续时间、超时、欠幅脉冲、超幅、延迟、建立保持、第 N 边沿触发、RS232/UART、I2C、SPI、CAN、FlexRay、LIN、I2S、MIL-STD-1553

• 丰富的串行总线解码功能（选件）：I2C、SPI、RS232/UART、CAN、LIN、CAN-FD、FlexRay、I2S、SENT、MIL-STD-1553B

• 支持 10/5/2.5G 以太网、1000M/100M 以太网、1000M/100M 车载以太网、USB3.2Gen1、PCIE3/2/1、USB2.0、MIPI D-PHY 多种协议一致性分析功能（选件）

• 全新高性能硬件平台，眼图与抖动分析速度大幅提升，FFT、搜索、解码流程响应。

• 多达 41 种波形参数自动测量，更提供全内存硬件测量功能

• 多种数学运算：加、减、乘、除、FFT、与、或、非、异或、Intg、Diff、Lg、Ln、Exp、Sqrt、Abs、AX+B、低通滤波、高通滤波、带通滤波、带阻滤波，内置 FFT 分析和峰值搜索功能

• 支持选配实时眼图、抖动分析、嵌入&去嵌和均衡功能（选件）

• 多达 2,000,000 帧的硬件实时波形不间断录制和回放功能

• 丰富的接口：USB Host & Device、LAN（LXI）、HDMI、AUX OUT，支持 Web Control 远程控制

• 15.6 英寸的高清多点触控大屏

• 创新型固态电子衰减器设计，有效提升切换速度，实现更快 AUTO 体验。

产品规格：

型号	模拟带宽	模拟通道数	最高实时采样率	最大存储深度	垂直分辨率	最高波形捕获率
DHO51604	16GHz	4	40GSa/s	4Gpts(opt.)	12bits	1,000,000 wfms/s
DHO51304	13GHz	4	40GSa/s	4Gpts(opt.)	12bits	1,000,000 wfms/s
DHO51004	10GHz	4	40GSa/s	4Gpts(opt.)	12bits	1,000,000 wfms/s
DHO50804	8GHz	4	40GSa/s	4Gpts(opt.)	12bits	1,000,000 wfms/s

点击下方链接查看详细数据手册

DHO50000系列数字示波器数据手册
