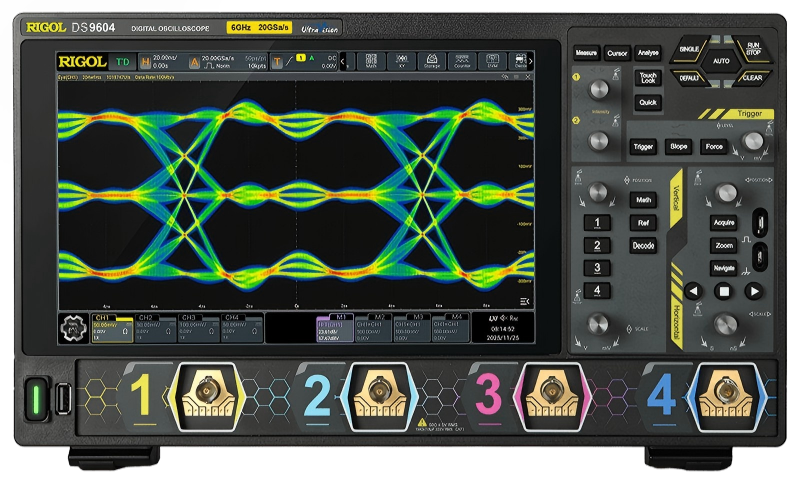

MSO/DS9000 系列数字示波器为高速测试与复杂信号分析而生。凭借最高 6 GHz 带宽、20 GSa/s 实时采样率、2 Gpts 深存储深度以及最高 1,000,000 wfms/s 波形捕获率，它能够帮助工程师更快速地捕获高速信号、定位偶发异常，并完成深入分析。结合 10.1 英寸高清触控屏 以及眼图、抖动分解、一致性分析、电源分析等高级功能，MSO/DS9000 系列可广泛应用于高速总线调试、信号完整性分析、电源测试与一致性验证，为用户带来更可靠、更灵活、更具成本效率的测试体验。

• 搭载RIGOL全新自研核心模组

• 通道数：最多4个模拟通道，1个EXT通道

• 模拟通道带宽：最高6 GHz模拟带宽

• 最高实时采样率：20 GSa/s

• 最高存储深度：2 Gpts

• 波形捕获率：快速录制模式下可实现最高1,000,000 wfms/s

• 垂直分辨率：8 bits~16 bits可调

• 垂直灵敏度范围：1 mV/div~10 V/div（1MΩ），1 mV/div~1 V/div（50Ω）

• 时基范围：50 ps/div~500 s/div

• 多达200万帧的硬件实时波形不间断录制和回放功能

• 集多种独立仪器于一身，包括：示波器、函数/任意波形发生器[1]、数字电压表、8位频率计和累加器、 协议分析仪（选件）

• 丰富的触发和总线解码功能：边沿、脉宽、斜率、视频、码型、持续时间、超时、欠幅脉冲、超幅、延 迟、建立保持、第N边沿、RS232、I2C、SPI、CAN、CAN-FD（选件）、FlexRay（选件）、LIN（选 件）、I2S（选件）、MIL-STD-1553（选件）、SENT解码（选件）

• 支持波形搜索和导航功能，蒙板测试和区域触发功能，可快速定位信号异常

• 多达41种波形参数自动测量

• 支持以太网、汽车以太网、USB2.0、和MIPI D-PHY等多种协议一致性分析功能（选件）

• 支持数字信号分析[2]、伯德图[3]、直方图等多种功能

• 支持选配实时眼图、抖动分析、电源分析

• 丰富的接口：USB Host & Device、HDMI、AUX OUT、LAN (LXI)，支持WebControl远程控制

• 10.1 英寸1280*800 高清触控显示屏，便携机身

• 全新Flex knob，带来更人性化的交互体验

产品规格：

点击下方链接查看详细数据手册

MSO/DS9000系列数字示波器数据手册
